UMD(Ultra Membrane Distillation)

농축, 저감 및 무방류 분야의 혁신 솔루션





기술소개

MD(Membrane distillation) 시스템은 열 및 물질전달을 위한 멤브레인을 사용하여 높은 염도의 용액 중 열을 통해 수증기(Water vapor)를 생성하는 원리를 기반으로 생성된 수증기는 다공성 멤브레인의 기공을 통해 분리하는 분리기술입니다.

MD 시스템에서 사용되는 멤브레인은 수증기(Vapor) 통과에는 상대적으로 투과성이 높지만 액체상태의 물은 거의 통과하는 특성을 가지고 있습니다.

UMD membrane의 특징

  Ultra Hydrophobic

● Ultra hydrophobic PTFE       ● Contact Angel >150^o       ● 물에 젖음성 문제가 없음.

● Vapor permeability가 매우 높음      ● 멤브레인 재료별 젖음성  PTFE < PP < PE

+

   Membrane

● Material : ultra PTFE      ● Pore size : 0.2um      ● Type : Hollow Fiber

● High Chemical & Thermal Stability      ● Modular system (easy scalability)

+

   Distillation

● 물이 막을 통과하면서 liquid에서 vapor로 상변화되어 투과됨

* Ultra hydrophobic PTFE : 일반 PTFE에 비해 작용기 F가 10배 이상 많아 ‘초소수성’ 성질을 가짐.

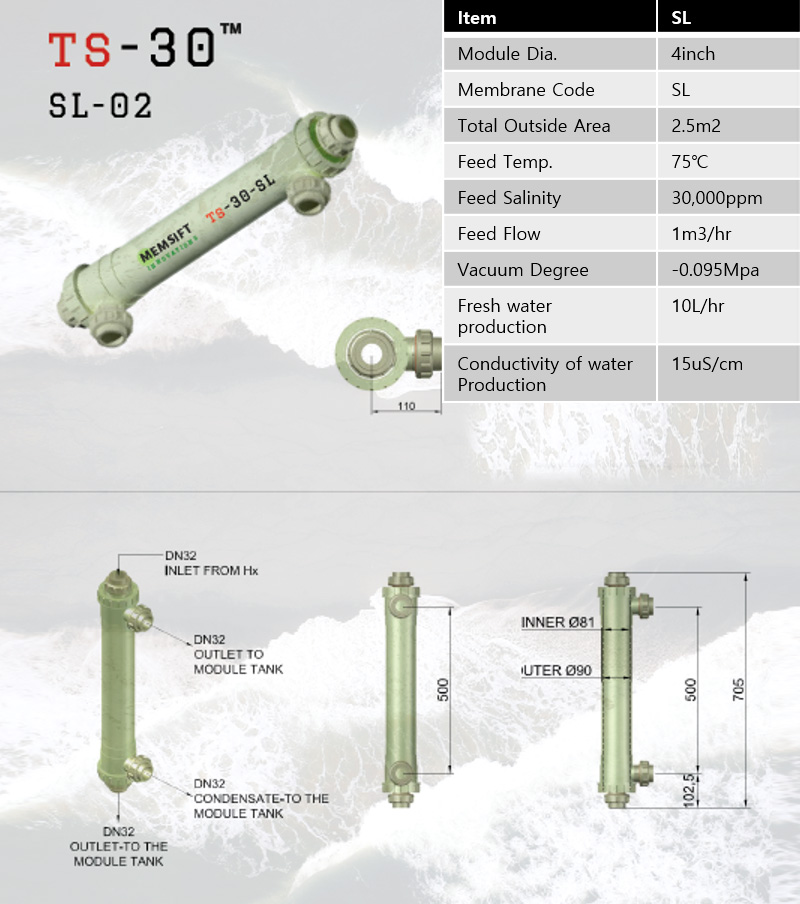

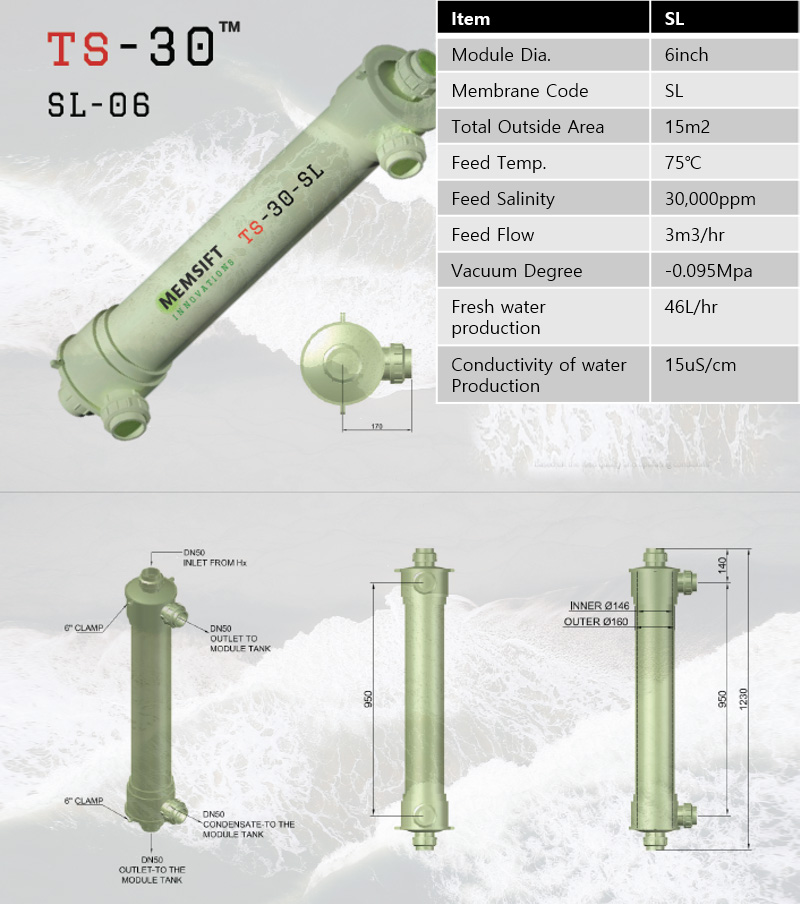

UMD membrane 모듈


Fresh water production and the water quality may very based on the feed quality and operating conditions.

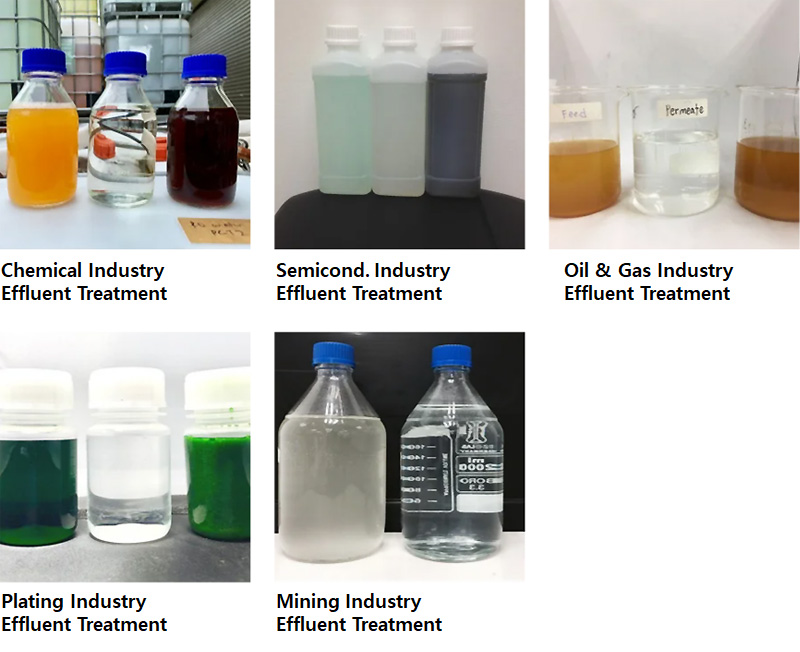

Applications

● Li 등 유효자원 농축회수        ● 고농도 산/알칼리 폐액 부피저감

● 무방류 (Zero Liquid Discharge) 시스템 구축

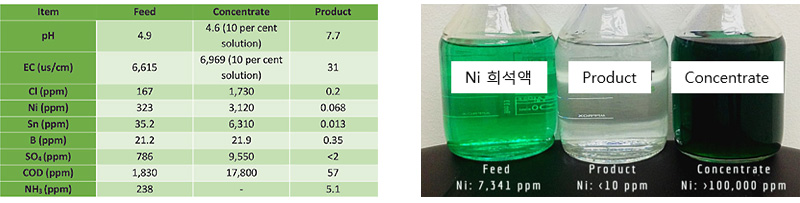

● 생물,화학공정의 농축     ● 이온/나노입자의 농축     ● 도금폐액의 농축

● 반도체 공정의 폐액 회수/농축       ● 제련공정의 폐액  회수/농축

● 제약공정의 폐액 부피저감       ● 화학,석유화학 공정의 농축/저감

References

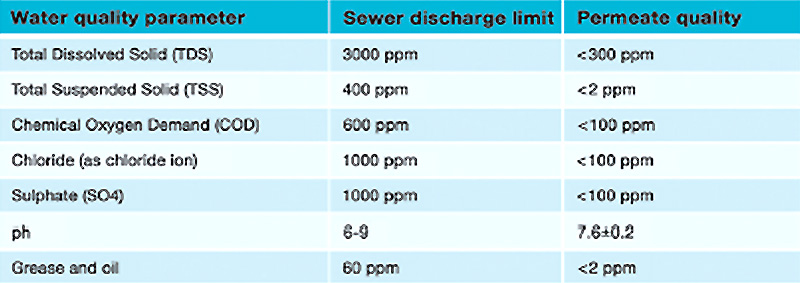

●  Water Quality

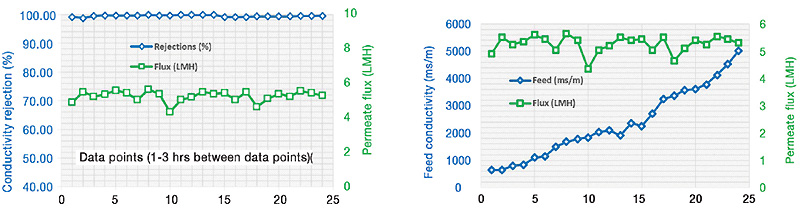

●  안정적인 flux 및 이온제거율                                  ●  시간에 따른 원액의 이온농축도

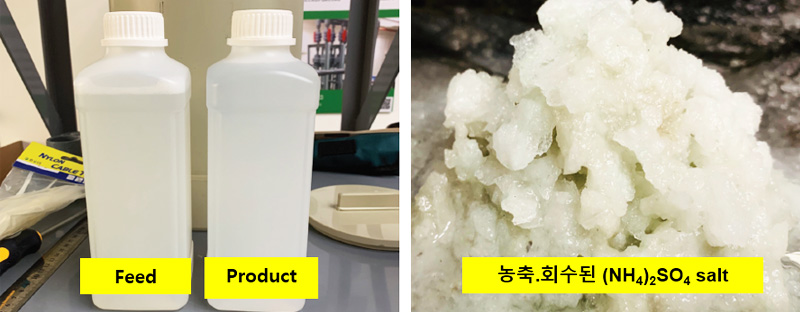

Applications

●  KCl 농축        ●  Na₂SO₄ 농축        ●  F₂SO₄        ●  기타 salt..
